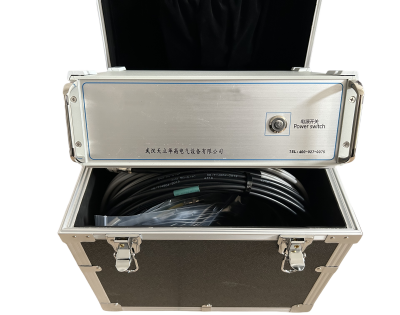

繞組變形測試儀、變壓器繞組變形測試儀

   1. 采集控制采用高速、高集成化微處理器。
   2. 筆記本電腦與儀器之間通信USB接口。
   3. 筆記本電腦與儀器之間通信可使用無線藍牙接口或者無線WIFI接口（選配件）。無線WIFI接口更可以方便的在平板電腦和智能手機上使用。
   4. 硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。
   5. 高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。
   6. 信號輸出幅度軟件調節，最大幅度峰值±10V。
   7. 計算機將檢測結果自動分析和生成電子文檔(Word)。
   8. 儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式。
   9. 幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
   10. 檢測數據自動分析系統：
     橫向比較A、B 、C三相之間進行繞組相似性比較
      其分析結果為:
      ①一致性很好
      ②一致性較好
      ③一致性較差
      ④一致性很差
      縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較
      其分析結果為:
      ①正常繞組
      ②輕度變形
      ③中度變形
      ④嚴重變形
   11. 可自動生成Word電子文檔，供保存和打印。
   12. 該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。

線性掃描分布
掃頻測量范圍	(10Hz)～(10MHz)40000掃頻點；分辨率為0.25kHz、0.5kHz和1kHz
分段掃頻測量分布
掃頻測量范圍	(0.5kHz)～(1MHz)、2000掃頻點 (0.5kHz)～(10kHz) (10kHz)～(100kHz) (100kHz)～(500kHz) (500kHz)～(1000kHz)
其他技術參數
幅度測量范圍	(-120dB)～(+20dB)
幅度測量精度	0.1dB
掃描頻率精度	0.005%
信號輸入阻抗	1MΩ
信號輸出阻抗	50Ω
信號輸出幅值	±20V
同相測試重復率	99.9%
測量儀器尺寸	350*300*140(mm)
儀器鋁合金箱尺寸	390*310*340(mm)
總體重量	13Kg
操作溫度	-10℃ ～ +40℃
存儲溫度	-20℃ ～ +70℃
相對濕度	<90%，不凝結
