變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、CVT諧振、CVT檢驗用諧振升壓裝置

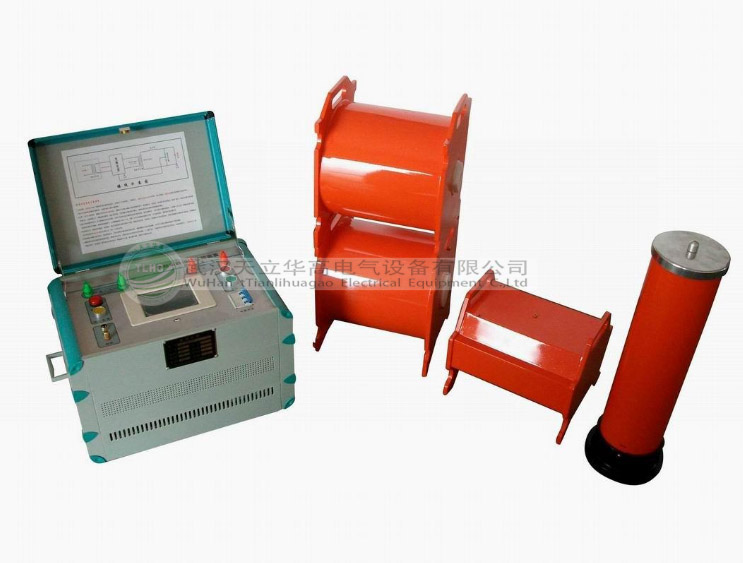

    TLHG-605CVT檢驗用諧振升壓裝置是國內先進現場校驗的可調式諧振裝置，已廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。CVT檢驗用諧振升壓裝置適用于35kV、66kV、110kV、220kV、330kV、500kV電壓等級各類型CVT校驗的升壓。該CVT檢驗用諧振升壓裝置利用串聯諧振的原理，采用了無極手動調感的技術以及節電抗器串聯的方式，使得所需電源、試驗設備體積和重量大幅下降，且接線操作簡單，便于現場試驗，是電力計量、高壓測試 專業的首選裝置。該裝置不需要過壓保護。當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞。CVT檢驗用諧振升壓裝置輸出電壓電流波形良好，失真度小于0.5%；該CVT檢驗用諧振升壓裝置需要電容量小。所需電源容量為試驗容量的1/Q倍，而Q值可以做到20－60；

產品 型號	35/0.5	66/0.5	110/0.5	110/1	220/0.5	220/1	330/0.5	330/1	500/0.5	500/1
調壓控制箱 容量	5kVA	5kVA	5kVA	5kVA	6kVA	10kVA	10kVA	15kVA	10kVA	15kVA
額定高壓（KV）	24.2	45.7	76.2	76.2	152.4	152.4	209.6	228.6	303.1	346.4
高壓電流	0.5A	0.5A	0.5A	1A	0.5A	1A	0.5A	1A	0.5A	1A
電抗器 數量	1	1	2	2	4	4	6	4	8	6
單臺電抗器 耐壓	40kV	50kV	40kV	40kV	40kV	40kV	60kV	40kV	40kV	60kV
單臺電抗器 容量	20kVA	25kVA	20kVA	40kVA	20kVA	40kVA	20kVA	60kVA	20kVA	60kVA
