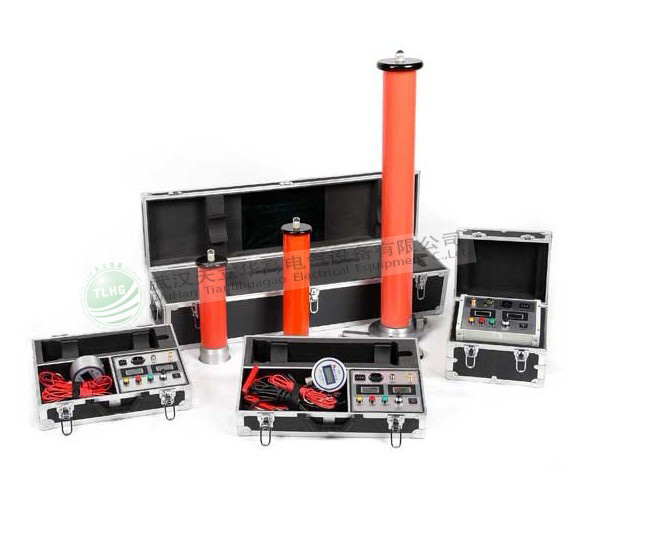

直高發、高壓發生器、中頻直流高壓發生器

    TLHG108-200kV/2mA直流高壓發生器適用于電力部門、企業動力部門對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗和泄漏 電流試驗。該直流高壓發生器是根據中國行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求，重新設計制造的新 一代便攜式直流高壓發生器。
產品特征
1、直流高壓發生器較同類產品體積更小、不僅美觀、可靠、功能齊全，而且重量更輕、操作簡便、功能齊全，還可野外使用。
2、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流， 高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
3、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
4、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就按下0.75UDC-- 1mA的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將調壓電位器回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。

1、電      源：AC220V±10%，50Hz±1%
2、額定輸出電壓：60kV、120kV、200kV、300kV、400kV、600kV、800kV
3、額定輸出電流：2mA、3mA、5mA、8mA、10mA
4、輸出電流指示精度：<1級
5、輸出電壓指示精度：<1級
6、紋波系數：≤0.5
7、0.75倍輸出電壓指示精度：<1級，帶鎖存

規格 技術參數	40/4	60/2	60/5	120/2	120/3	120/5	200/2	200/3	200/5	300/2	300/5
額定電壓（KV）	40	60	60	120	120	120	200	200	200	300	300
額定電流（mA）	4	2	5	2	3	5	2	3	5	2	5
額定功率（W）	160	120	300	240	360	600	400	600	1000	600	1500
電壓測量精度	數顯表±（1.0 %讀數±0.2KV）
電流測量精度	數顯表±（1.0 %讀數±2）
波紋系數	≤0.5％
電壓穩定度	隨機波動，電源電壓變化±10%時≤1％
過載能力	空載電壓可超出額定電壓10％使用十分鐘最大充電電流為1.5倍額定電流
電源	單相交流50赫茲220伏±10％
工作方式	間斷使用
	一次連續時間最長為30分鐘
工作環境	溫度：-10～40℃
	相對濕度：室溫為25℃時不大于85％（無凝露）
	海拔高度：1500米以下
帶電容	被試品電容量無限制
負荷能力	可用1.5倍的額定電流充電
結構特點	環氧玻璃鋼電氣絕緣倍壓筒
	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC--1mA單觸按鈕（精度≤1.0％）最適合氧化鋅避雷器試驗
	過壓保護采用撥碼設置，一目了然
	立臥兩用型國際標準機箱,現場更方便
