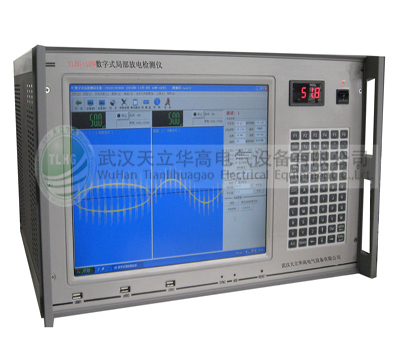

數字式局部放電檢測儀

TLHG-2025數字式局部放電檢測儀適用于各種電壓等級和容量的變壓器、發電機、CT/VT、套管、GIS、電容器、電力電纜、開關及其它高壓電氣設備的局部放電檢測，在線監測。

1、測量通道：獨立2通道。
2、可測試品的電容量范圍6pF~250µF。
3、檢測靈敏度：0.1pC。
4、采樣精度：12bit；采樣速率：20M／S。
5、顯示工作方式
（1）顯示方法：橢圓——正弦——直線
（2）觸發同步方式：分內外觸發方式，內觸發為儀器電源同步觸發，50Hz；
外觸發為同步試驗電源工作頻率，50~400Hz內任意頻率。
（3）外觸發同步信號輸入電壓：10~200V，輸入功率<1伏安。
（4）信號相位判定：橢圓顯示為極坐標方式，正弦顯示為正弦波方式，其顯示圖形的起點為試驗電源的零點，其顯示圖形的長度為試驗電源的一個周期，外觸發同步方式下系統準確真實地顯示了的試驗電源的周期、相位。
6、時間窗：相位大小任意選擇，可動態放大顯示時間窗，兩個時間窗可分別或同時開。
7、濾波頻帶：3dB低頻端頻率fL分10、20、40kHz檔，3dB高頻端頻率fH分80、200、300kHz檔，fL和fH可靈活任意組成各種濾波通帶。
8、信號放大器：
（1）增益調節：分增益粗調和增益細調，增益粗調分5檔，檔間增益差20dB（10倍），誤差±1 dB調節；增益細調范圍>20dB。
（2）放大器正負極性響應不對稱性：<1dB。
9、局放信號測量：可在連續、放大等顯示工作方式下測量局放信號，誤差±5%（以滿量程計）。
10、具有數據存儲，回放功能。具有打印功能，生成標準試驗報告。
11、工作環境溫度：-10～45℃，相對濕度：≤95%。
12、電源AC220V；頻率50Hz；功率300W。
