局部放電是電力設備絕緣劣化的征兆和表現形式，又是絕緣進一步劣化的原因。由于絕緣擊穿的后果經常比較嚴重，因而對電力設備進行局部放電檢測顯的尤為重要。目前，對變電設備進行局部放電檢測的方法很多：超高頻檢測法（UHF）、高頻監測法（HF）、超聲波檢測法（AE）、暫態地電壓檢測法等。由于變電設備的種類繁多，且不同設備的應用也不盡相同。

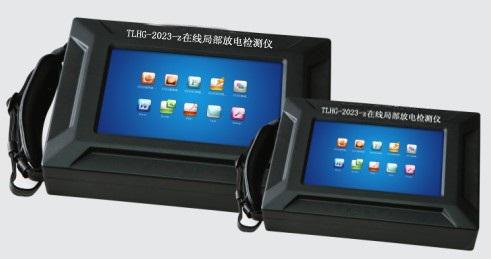

   針對國家電網《電力設備帶電檢測技術規范》相關帶電檢測要求，TLHG-2023-Z在線局部放電檢測儀 ，采用UHF、HF、AE、TEV等多種聯合的檢測方法測量局部放電，可以滿足不同情況下，不同電力設備局部放電監測的需要，如GIS設備可采用超高頻、超聲波等檢測方法；開關柜可采用暫態地電壓、超聲波等檢測技術；互感器、變壓器可采用高頻、超高頻、超聲波等檢測技術。具有靈敏度高、定位精確度高、適應性能強的特點，產品綜合技術性能達到了國內外先進水平。



? 適用范圍：

可以在不停電的狀態下對設備進行在線檢測，適用于開關柜、GIS、變壓器、互感器等設備的局部放電的帶電檢測。

? 環境條件：

環境溫度 -15℃～50℃；

相對濕度 ≤90%；

? 供電方式：

1、 DC24V/12AH可充電電池；充滿電一次可持續使用6-8h以上；

2、 電壓AC220±10%；頻率（50±1）Hz；

? 工作頻帶：

超高頻法檢測

檢測頻率：300～1500MHz；

噪聲傳感器檢測頻率：20～3000MHz；

靈敏度：-80dBm；

超聲波法檢測

檢測頻率：20～200kHz；

靈敏度：≤10 pC;

 增益：100dB；

高頻法檢測：

檢測波段：2～30MHz；

檢測靈敏度：-100dB/10pc；

暫態地電壓檢測

信號采集：電容耦合；檢測頻率：3～100MHz；

測量范圍：-20～60dB/mV；

?
圖譜顯示：

5種圖譜顯示方式： 二維PPRS顯示、三維PRPD顯示、正弦顯示、統計、頻譜（AE）顯示；

?
動態范圍：

    動態范圍：> 100 dB

?
準確度：

準確度：10pc；

?
檢測靈敏度：

檢測靈敏度：≥5pC（實驗室條件下）；≥10pC（現場條件下）

?
駐波比：

駐波比≤3；

?
檢測通道數 ：

檢測通道數：6通道

?
數據通信接口 ：

通訊接口及協議：網口，TCP/IP 協議

?
物理參數機箱尺寸：

機箱尺寸：236×177×53mm

?
整機重量：

重量：≤1.5kg
