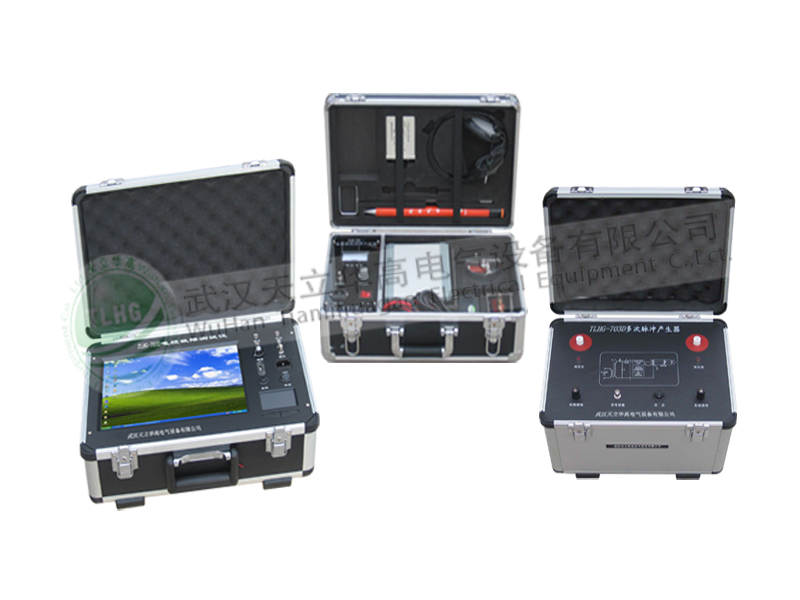

TLHG-703D全智能多次脈沖
電纜故障測試儀是我公司多年來為了趕超同類產品的世界先進水平不斷探索的結果。是該公司內部多名工程師辛勤汗水的技術結晶，該產品實現了與國際水平持平，特別是全套設備在便攜性上已趕超了世界同類水平。多次脈沖法的核心技術徹底改變了傳統的測試方式，使得原來較難解決的高阻故障波形閱讀問題從根本上得以解決，經過多次脈沖產生器可以將任何復雜的高阻波形轉化為非常熟悉又便于識別的低壓脈沖短路故障波形。徹底解決了長期以來用戶不會識別復雜高阻故障波形的難題，使關鍵的粗測水平得以質的提升。
TLHG-703D全智能多次脈沖電纜故障測試儀是我公司為了迎合電力工業電力時代的到來，在集成了電纜故障測試行業的諸多精品方案，以IT時代的快速發展為契機,將單片機及筆記本式的電纜故障測試儀徹底摒棄，在嵌入式計算機平臺的基礎上打造出適合電纜故障測試行業自身特點的網絡化電纜故障測試服務平臺，并且系統化得集成了USB通信技術,觸摸屏技術，3G通信技術，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作?？紤]到現在地埋電纜日益增多，本儀器提供了一套獨有的電纜管理軟件可以減輕您的電纜資料維護工作日益繁重性及工作量。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件，該系統測試由系統主機、多次脈沖產生器、故障定位儀和電纜路徑儀四部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理。以及鐵路機場信號控制電纜和路燈電纜故障的精確測試。
產品特性：
◆ 國內首家采用工控嵌入式計算機平臺系統，工業級使用環境，實現極強穩定性。鋰電供電、方便現場測試。
◆ 國內首家采用12.1英寸大屏幕觸摸系統，全電腦XP操作平臺集成化軟件，徹底告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件。
◆ 采用最新的USB通信接口，采集信號穩定，配一款筆記本電腦可實現雙控雙顯，主機可自動選擇最低6.25MHz、最高達100MHz五種采樣頻率，能滿足不同長度電纜的測試要求，減少了粗測誤差。
◆ 軟件實現自動識別搜索，故障距離自動顯示，誤卡自動報警功能,同屏三區顯示波形, 同屏隨機顯示十個低壓脈沖波形供您選擇，同時實現自動和手動分析區 ,使得對波形實現雙重卡位操作，雙游標移動可精確到0.15米，提高粗測精度，減少波形誤差。
◆ 獨特的多次脈沖法產生器設計,現場無須倒線即可完成三種方法測試,且一次放電，可得十次低壓短路脈沖波形,大大降低了大振蕩的干擾，多次脈沖產生器體積小，重量僅為5KG，真正實現全套設備輕便化。
◆ 支持最新開通的3G通信終端或無線上網卡，專用3G軟件可實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，給用戶現場測試提供及時、準確波形分析和交流指導，使您無憂工作。
◆ 8G內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。
◆ 關鍵的精確定點儀部分，直接數字顯示測試者離故障點距離，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
◆ 高壓放電部分三種可供用戶選擇，國內首創最新TLHG-G35高頻高壓電源8.4kg替換65kg試驗變壓器和操作箱，填補國內一項空白。
1、可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測試鐵路通信控制電纜，路燈電纜，機場信號電纜的各類故障。
3、可測量長度已知的任何電纜中電波傳播的速度。
4、可測試電力電纜埋設路徑及埋設深度。
顯示方式：12.1英寸工業級液晶觸摸屏（XP操作平臺）
存儲方式：固定8G
測試方法：低壓脈沖法、沖閃電流法、多次脈沖法
操作方式：雙操作，觸摸筆兼觸控鼠標操作
測試距離：不小于30km 最短測試距離（盲區）：0-5米
精確定點誤差：±0.2m 測試誤差：系統誤差小于±1%
多次脈沖產生器：沖擊電壓≤40KV
分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米。
儀器采樣頻率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自適應脈寬）
電源與功耗：AC 220V±10% 不大于15W DC 12V（7AH） 不大于20W
待機時間：可連續使用4小時左右。
工作條件：溫度-20℃～﹢40℃，相對濕度80%。
管 理：電纜埋設路徑分布示意圖。
用戶管理區域內所有電纜的資料的詳細檔案：包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、故障產生原因、 技術試驗報告、電纜測試記錄等信息。
路徑儀技術指標：
信號頻率：15KHz正弦波 輸出功率：Pomax≥100W
輸出阻抗：Zo=Zc(電纜特性阻率) 震蕩方式：斷續
主機重量：9.8kg
環境溫度：－10℃～＋40℃
外形尺寸：180mm×300mm×400mm 相對濕度：RH≤85%（25℃）
